Jak funguje vibrační deska?

Vibrační deska patří mezi základní hutnící stroje na každé stavbě, od zámkové dlažby kolem domu až po hutnění podkladních vrstev silnic. Přesto se i profesionálové často ptají: Jak přesně vibrační deska funguje? Co se děje “uvnitř stroje” a jak vibrace zhutní zeminu nebo asfalt? V tomto článku se proto podíváme na vibrační desku více zblízka a technicky. Vysvětlíme si princip, konstrukci, typy, vhodné použití i praktické tipy z praxe.

Co je vibrační deska a k čemu se používá?

Vibrační deska je samojízdný hutnící stroj, jehož pracovní částí je ocelová nebo litinová plotna. Ta se vysokou rychlostí pohybuje vertikálně nebo elipticky a přenáší vibrace do podloží. Díky tomu se materiál jako štěrk, štěrkopísek nebo asfalt efektivně zhutní.

V praxi ji využijete při budování chodníků, teras, příjezdových cest, pro hutnění podkladních vrstev pod dlažbu nebo při opravách asfaltových povrchů. Vibrační deska je ideální pro hutnění sypkých a zrnitých materiálů, zatímco u velmi soudržných zemin, například jílu, už její účinnost klesá.

Jak vibrační deska funguje z technického hlediska?

Princip vibrační desky stojí na kombinaci statického zatížení (hmotnost stroje) a dynamického zatížení (vibrace). Motor pohání tzv. vibrátor nebo exciter, ve kterém se otáčí excentrická závaží. Tím vzniká odstředivá síla, která rozkmitá celou desku. Vibrace se přenášejí na zhutněný materiál, kde způsobují přeskupení zrn do hustšího, stabilnějšího uspořádání.

Funkce v praxi probíhá velmi jednoduše: motor uvede do pohybu excentr, ten vytvoří vibrace, které zdvihají a zatěžují pracovní desku. Zrna materiálu se díky tomu srovnají těsněji k sobě, vytlačí vzduch a celá vrstva „sedne“.

Jaký je princip vibrací a odstředivé síly u vibrační desky?

Vysoká frekvence vibrací v kombinaci s relativně malou amplitudou vytváří velmi efektivní hutnící účinek. Excentrické závaží uvnitř vibrátoru se otáčí mimo osu a tím vytváří periodickou sílu, která působí směrem dolů do podloží. Čím větší je hmotnost závaží, odsazení excentru nebo otáčky motoru, tím větší je výsledná odstředivá síla.

U obousměrných (reverzních) strojů je část síly přenášena také horizontálně, což umožňuje pohyb stroje vpřed i vzad.

Z jakých hlavních částí se vibrační deska skládá?

Každá profesionální vibrační deska má několik konstrukčních celků. Pracovní deska tvoří spodní část stroje a přenáší vibrace přímo na hutněný povrch. Na ní je umístěn vibrátor, tedy jednotka s excentrem. Motor, nejčastěji benzínový nebo dieselový, dodává energii pro roztočení hřídele s excentrem. Rám stroje spojuje všechny části dohromady a zajišťuje stabilitu.

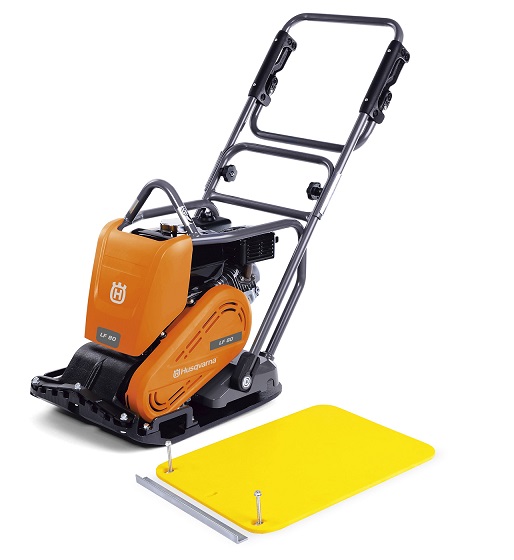

Rukojeť (často s antivibračním uložením) zvyšuje komfort obsluhy a snižuje únavu. U pokročilejších modelů najdete i mechanické či hydraulické ovládání pojezdu, nádrž na vodu pro hutnění asfaltu, gumové podložky pro kladení dlažby nebo inteligentní systémy zobrazení zhutnění.

Jaké typy vibračních desek existují a jaký je mezi nimi rozdíl?

V praxi se vibrační desky dělí dle směru pohybu, hmotnosti a určení.

Jaký je rozdíl mezi jednosměrnou a obousměrnou vibrační deskou?

Jednosměrné vibrační desky se pohybují pouze dopředu. Jsou lehčí, obratnější a ideální pro menší plochy, například při pokládce zámkové dlažby nebo při drobných terénních úpravách. Manipulace je snadná a dobře je zvládne i méně zkušený uživatel.

Obousměrné vibrační desky umí jezdit dopředu i dozadu. Jsou těžší, výkonnější a vhodné pro hutnění silnějších vrstev podkladních materiálů, větších ploch nebo náročnějších typů podloží. Tyto stroje už často nahrazují hutnící válce na místech, kde by byl válec příliš velký nebo neohrabaný.

Existují speciální vibrační desky pro asfalt a jiné aplikace?

Ano. Pro hutnění asfaltu se používají desky vybavené nádrží na vodu a kropícím systémem, který brání nalepování asfaltu na pracovní desku. Pro pokládku dlažby můžete použít desky s gumovou podložkou, aby nedocházelo k poškození povrchu. Naopak těžké stavební desky s vysokou odstředivou silou se používají při hutnění silných vrstev štěrku nebo zeminy.

Na jaké materiály je vibrační deska vhodná a kdy zvolit jiný hutnící stroj?

Vibrační deska je ideální pro granulární materiály, tedy písky, štěrkopísky a drcené kamenivo. U asfaltu využijete speciální modely s kropením. Skvěle poslouží také při přípravě podkladu pod dlažbu.

U velmi soudržných zemin, jako jsou jíly, není účinnost vibrační desky tak vysoká. Vibrace se rychle tlumí a materiál nereaguje ideálním způsobem. V takových případech je lepší použít pěch, vibrační válec nebo vrstvy odlehčit či stabilizovat.

Jak správně používat vibrační desku krok za krokem?

Správná technika práce má zásadní vliv na kvalitu výsledku. Začněte vždy přípravou podloží, odstraňte měkké vrstvy a povrch srovnejte do plánované výšky. Materiál rozprostřete rovnoměrně, obvykle v tloušťce 10 až 30 cm, a před zhutněním zkontrolujte, zda má vhodnou vlhkost. Příliš suchý i přemokřený materiál se hutní výrazně hůř.

Před startem zkontrolujte olej, palivo a technický stav desky. Stroj zahřejte na volnoběh a poté začněte hutnit v rovnoměrných pruzích, které by se měly mírně překrývat. Hutnění provádějte postupně a dle potřeby proveďte několik průchodů. Práce je dokončená tehdy, když materiál rovnoměrně „sedí“ a povrch se dále nedeformuje.

Jak vybrat správnou vibrační desku pro konkrétní práci?

Volba správné vibrační desky má výrazný vliv na kvalitu i rychlost práce. Základní rozhodování vychází z hmotnosti stroje a jeho odstředivé síly. Lehké jednosměrné desky do 120 kg jsou ideální pro dlažby, chodníky a menší úpravy. Pokud však hutníte silnější vrstvy nebo pracujete na větších plochách, určitě se vyplatí volit střední či těžší reverzní modely.

Dále zohledněte typ motoru, benzínové jsou univerzální a levnější, dieselové úspornější u těžších strojů. Ergonomie rukojeti a úroveň vibrací, které se přenášejí na obsluhu, hrají rovněž důležitou roli. Velký význam má také dostupnost servisu a náhradních dílů.

Tip: kvalitní prodejce vám výrazně usnadní dlouhodobý provoz stroje.

Jaké jsou základní bezpečnostní zásady při práci s vibrační deskou?

Bezpečnost je u vibrační desky opravdu zásadní. Vždy si přečtěte návod k obsluze konkrétního modelu. Používejte pracovní obuv, rukavice a ochranu sluchu. Stroj obsluhujte výhradně na stabilním terénu a držte odstup od výkopů či prudkých svahů. Nikdy nepracujte v blízkosti osob mimo pracovní proces. Při přepravě vždy vypněte motor, nechte stroj vychladnout a zajistěte ho proti pohybu.

Jak se o vibrační desku starat, aby vydržela co nejdéle?

Životnost vibrační desky prodloužíte pravidelnou údržbou. Před každým použitím zkontrolujte stav motorového oleje, paliva, šroubových spojů a případné úniky. Po práci vyčistěte spodní část desky od zbytků zeminy nebo asfaltu. U modelů s kropením se vyplatí propláchnout vodní systém.

Nezapomínejte ani na pravidelné servisní prohlídky jako je výměna ložisek, řemenů, filtrů a kontrola silentbloků. Profesionální autorizovaný servis vám zajistí, že stroj bude v bezpečném a bezchybném technickém stavu.

Jak tedy vibrační deska funguje?

Vibrační deska funguje na základě kombinace hmotnosti stroje a vysokofrekvenčních vibrací vytvářených excentrickým závažím. Vibrace přeskupí zrna materiálu, odstraní vzduchové mezery a zvýší celkovou stabilitu i únosnost podloží. Pro zhutnění štěrků, písků a asfaltu je to vysoce efektivní a rychlá technologie.

Vibrační desky v nabídce firmy Manek

V naší firmě nabízíme široký sortiment hutnící techniky značky Husqvarna, která je celosvětově uznávaná pro svou kvalitu a dlouhou životnost. Kromě prodeje vám zajistíme také autorizovaný servis a dostupnost originálních náhradních dílů.

Jestli hledáte osvědčenou kvalitu a dlouhou životnost, obraťte se na nás. Rádi vám poradíme a pomůžeme s výběrem. Na našich stránkách najdete spolehlivé stroje k efektivnímu zhutnění štěrků, písků, podkladových nebo živičných vrstev.

Přejít na vibrační desky

Tomáš Braun

Odborný prodejce a technik působící v oboru již více jak 15 let. Tomáš za dobu svého působení asistoval u nespočtu praktických aplikací, testoval a předával mnoho strojů přímo u zákazníků a prošel řadou odborných školení. Neustále sbírá zkušenosti z praxe, o které se rád podělí.
e-mail: info@manek.cz

Další články od autora

Jak vybrat bourací kladivo?

Chystáte se bourat koupelnu, odstranit starou omítku nebo rozbít kus betonu na zahradě? Pak velmi rychle zjistíte, že svaly ani kladivo z hobby sady vám asi stačit nebudou. Přesně v ten moment přichází na řadu bourací kladivo, které za vás udělá tu nejtěžší dřinu.

Více informací...

Praktický průvodce jádrovým vrtáním diamantovou korunkou

Plánujete vrtat do betonu, železobetonu, cihel, zdiva nebo kamene a chcete otvor bez prasklin a poškození? Ideálním řešením je jádrové vrtání. Díky diamantovým korunkám vytvoříte přesné a hladké otvory, které se hodí například pro instalace rozvodů, kabelů, klimatizace nebo komínových vložek. V tomto článku najdete, co diamantová korunka je, jak pracuje a jak s ní správně postupovat.

Více informací...

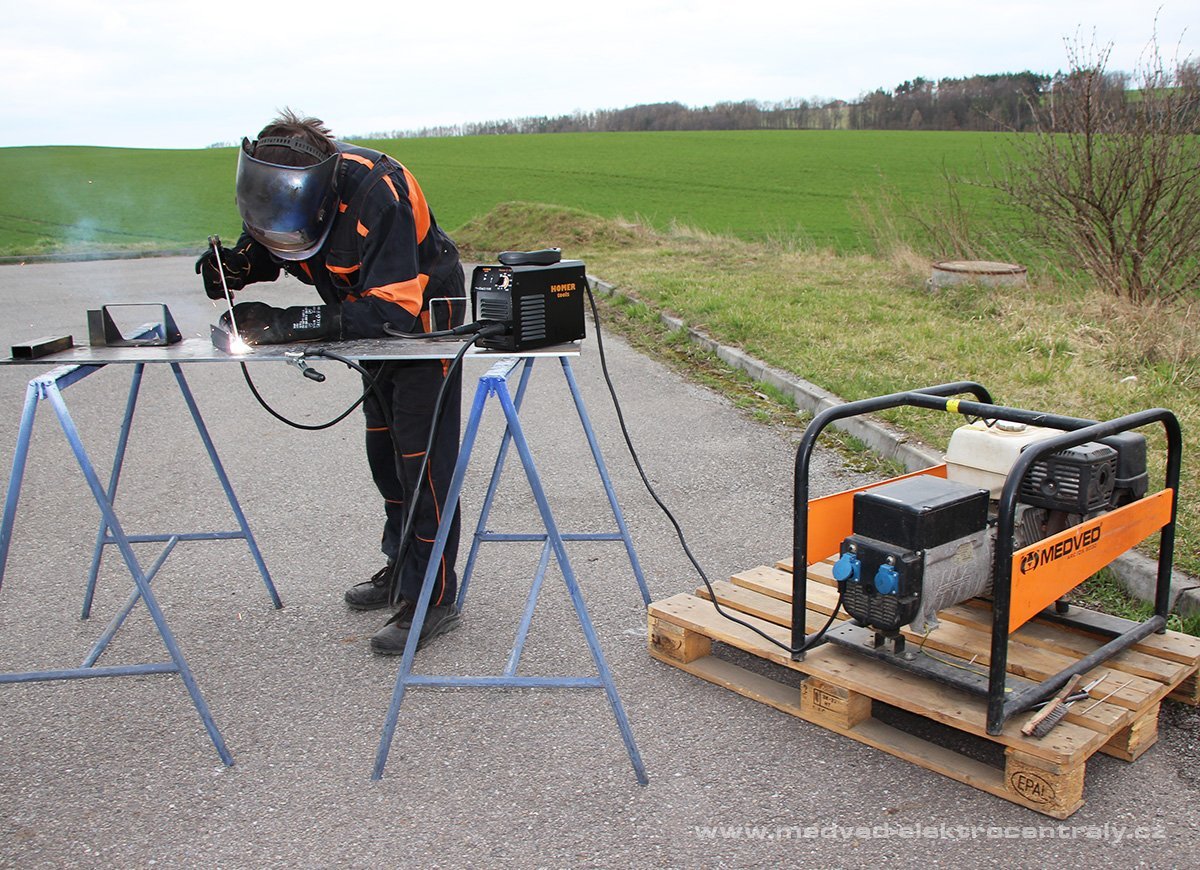

Elektrocentrála pro svařování - jak ji správně vybrat?
