Co je to zemní protlačovací raketa?

Protlačovací raketa (někdy také pneumatická protlačovací raketa nebo zemní raketa) je zařízení určené pro bezvýkopové vytváření průchodů v zemině. Používá se hlavně při pokládce kabelových chrániček a potrubí (voda, plyn, kanalizace, telekomunikace) v místech, kde by klasický výkop byl složitý, drahý nebo by omezil provoz – typicky pod silnicemi, chodníky, vjezdy nebo pod zpevněnými plochami.

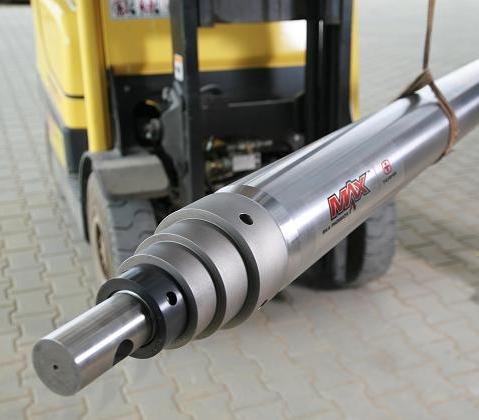

Zemní protlačovací raketa

Princip bezvýkopové práce

Základní výhoda protlačovací rakety spočívá v tom, že není potřeba rozkopat celý úsek trasy. V praxi se připraví pouze startovací jáma a cílová jáma (nebo výstupní bod). Mezi nimi raketa vytvoří v zemině průchod, do kterého se následně zavede chránička nebo potrubí. Díky tomu se minimalizují zásahy do povrchu a výrazně se zkracuje čas realizace.

Jak protlačovací raketa funguje

Protlačovací raketa je poháněna stlačeným vzduchem z kompresoru. Uvnitř jejího těla pracuje pneumatický úderový mechanismus, který vytváří rychlé opakované rázy. Tyto rázy posouvají raketu vpřed a zároveň zhušťují a rozhrnují zeminu před sebou, čímž vzniká tunýlek odpovídající průměru rakety.

Směr postupu je dán nasměrováním ve startovací jámě (správným uložením a vedením). U některých typů lze směr v omezené míře korigovat, obecně však platí, že přesnost závisí hlavně na přípravě, zkušenosti obsluhy a vhodnosti podloží.

Kde se protlačovací raketa nejčastěji používá

• podvrtání chodníků, silnic a místních komunikací,
• prostupy pod vjezdy, parkovišti, zámkovou dlažbou,
• pokládka kabelových chrániček pro elektřinu a telekomunikace,
• pokládka potrubí (např. přípojky vody nebo plynu),
• instalace vedení tam, kde je potřeba zachovat povrch bez zásahu.

Výhody protlačovací rakety

Ve srovnání s klasickým výkopem přináší protlačovací raketa několik zásadních výhod:

• bezvýkopové provedení – minimální rozkopání terénu,
• nižší náklady na obnovu povrchů (asfalt, beton, dlažba),
• rychlejší realizace a menší rozsah zemních prací,
• menší omezení provozu a okolního prostředí,
• praktické řešení v místech, kde by byl výkop technicky problematický.

Do jaké zeminy je protlačovací raketa vhodná

Protlačovací rakety fungují nejlépe v běžných zeminách bez velkých překážek, například v hlíně, jílovito-hlinitých a písčitých zeminách nebo ve smíšeném podloží s jemnější frakcí. Naopak méně vhodné jsou pro:

• silně kamenité nebo štěrkové vrstvy s velkými kameny,
• skalnaté podloží,
• místa s neznámými překážkami (suť, staré základy apod.).

V takových podmínkách hrozí vychýlení směru, snížení rychlosti postupu nebo poškození zařízení.

Co je potřeba k provozu

K použití protlačovací rakety je zpravidla nutné:

• mobilní kompresor s dostatečným tlakem a průtokem vzduchu,
• vzduchové hadice a příslušenství,
• startovací a cílová jáma (případně naváděcí rám),
• správně zvolený průměr rakety podle chráničky/potrubí.

Důležité parametry protlačovací rakety

• Průměr – určuje průměr vytvořeného průchodu,
• Délka a hmotnost – ovlivňují stabilitu a průchodnost,
• Pracovní tlak (bar) – jaký tlak potřebuje od kompresoru,
• Spotřeba vzduchu – požadavky na kompresor (množství vzduchu),
• Maximální délka prostupu – praktický dosah v konkrétním podloží.

Shrnutí: Protlačovací raketa je pneumatické zařízení pro rychlé a šetrné bezvýkopové vytvoření průchodu v zemině. Umožňuje instalaci kabelů a potrubí pod komunikacemi a zpevněnými plochami s minimálním zásahem do okolí, nižšími náklady na opravy povrchu a menším omezením provozu.
